剪力墻邊緣構件巧用墻身水平鋼筋

我國房地產行業經過了20年高速發展，目前行業整體已經進入微利時代。拼品質、拼成本成為了新時代地產企業成功的關鍵因素。設計決定了90%的土建成本，在設計階段引進優化咨詢公司已經成為很多房企控制成本的有效手段。我司技術部總結同木近十年來在優化咨詢領域的一些經驗，推出《小改動，節省大成本》系列文章，希望能給大家有所幫助。

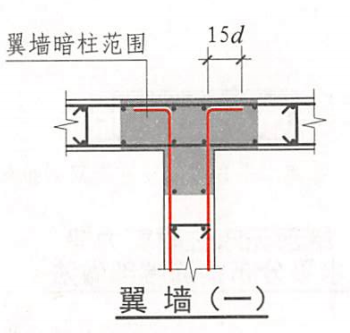

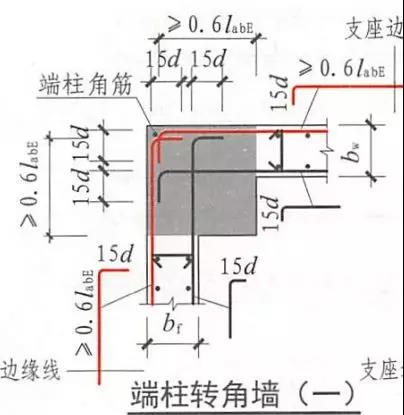

剪力墻結構是住宅建筑最常見的結構形式，統計表明剪力墻的鋼筋往往占到結構整體用鋼量的60%左右，而剪力墻的鋼筋中邊緣構件的鋼筋量最大。按照 16G101-1圖集要求，墻身水平分布鋼筋的端部錨固一般是延伸到端柱或暗柱對邊并彎錨15d，如下圖所示。

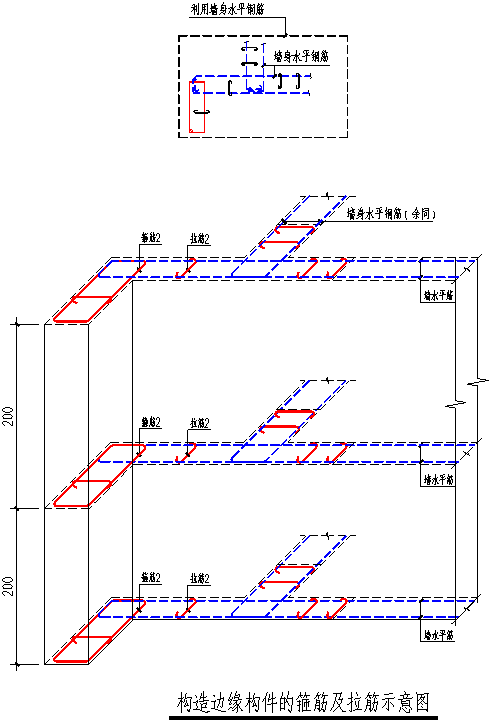

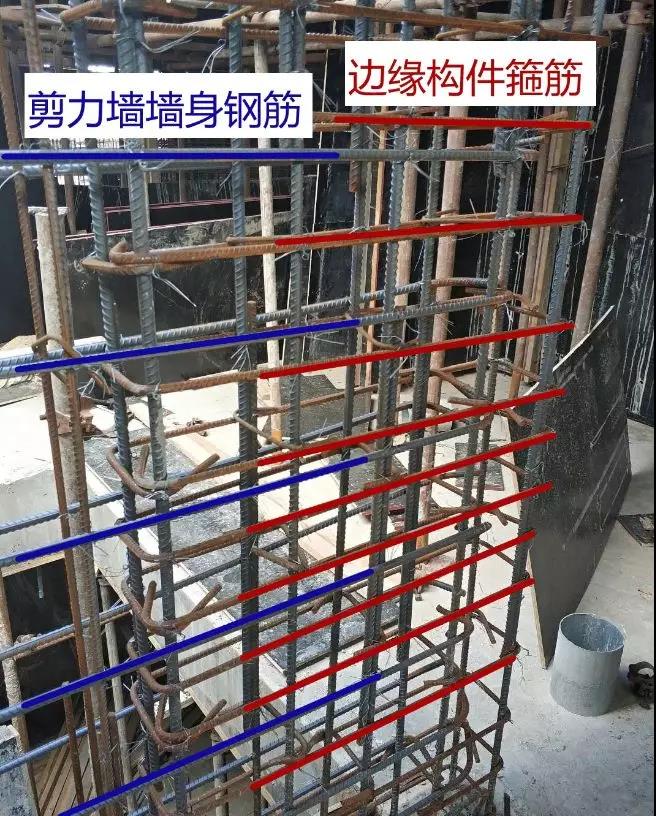

邊緣構件需要同時滿足計算要求和構造要求，比如一級抗震時約束邊緣構件或底部加強區內構造邊緣構件的箍筋間距均應不大于100mm。這就導致了構件內部墻身水平鋼筋和箍筋的交叉疊加，使得鋼筋過于密集，下圖為現場照片，從中可以看出邊緣構件區域鋼筋非常密集，在一個墻的水平鋼筋間隔內還有1到2個箍筋，這樣不僅加大了鋼筋綁扎難度，也影響了混凝土的澆筑質量。

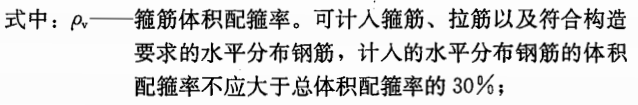

基于這種情況，混凝土規范，抗規和高規都規定了在計算約束邊緣構件體積配箍率時，可以計入水平分布筋。

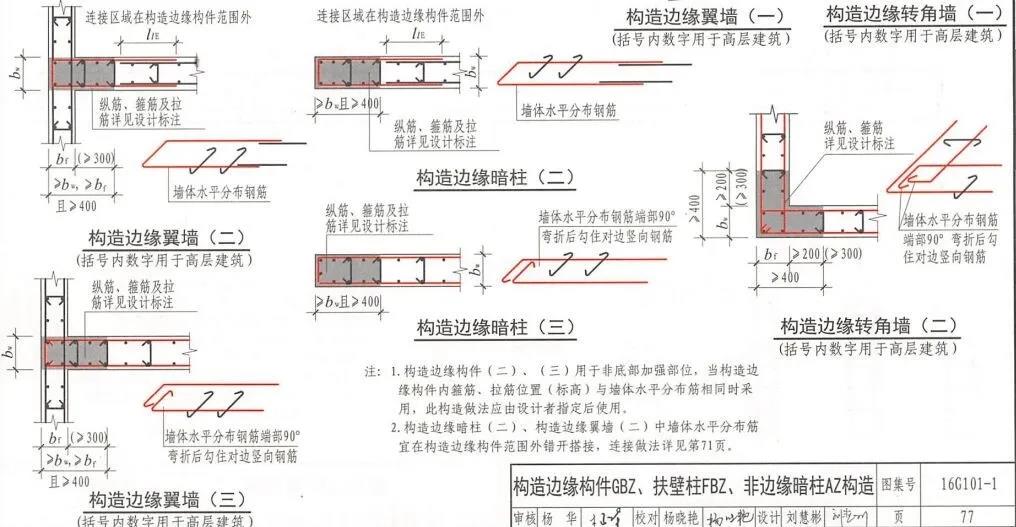

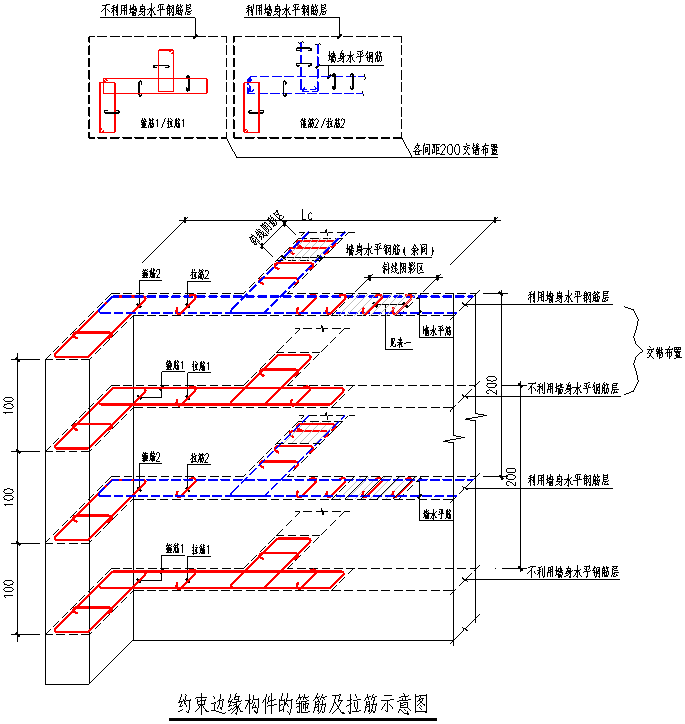

     16G101-1圖集第77頁也給出了構造邊緣構件利用墻身水平筋代替箍筋的樣圖。這意味著不論是約束還是構造邊緣構件，都可以利用墻體水平分布筋代替箍筋。設計時又應該如何利用墻身水平筋進行邊緣構件的設計呢？

目前，邊緣構件箍筋利用墻體水平筋的做法漸成普及之勢，廣大設計院已經逐漸接納并積極采用。這樣做不僅節省了土建成本，減少了施工難度，同時也提高了邊緣構件的混凝土澆筑質量。據統計，利用墻身水平鋼筋替代邊緣構件箍筋大約能節省2kg/m²的結構整體含鋼量，效果明顯。
